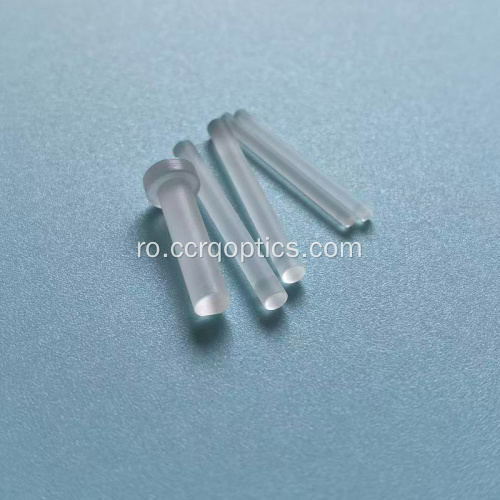

lentilă din sticlă optică safir, lentilă tijă

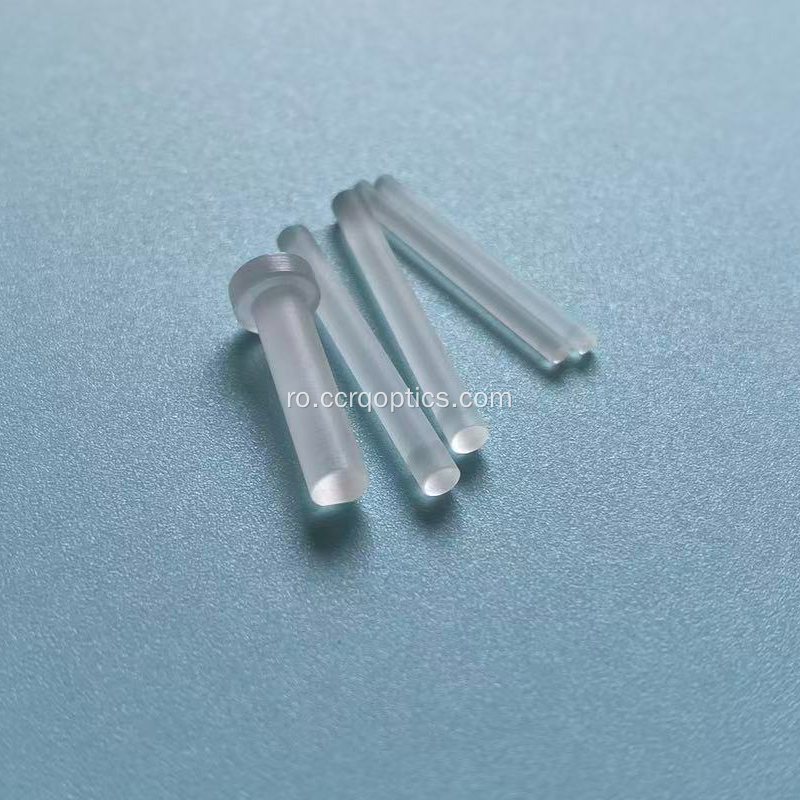

lentilă din sticlă optică safir, lentilă tijă

Name: dezlefuire lentile tijă de safir
Uploaded: 2026-04-07T08:11:29+08:00
Description: Lentila tijă de safir este proiectată cu precizie din oxid de aluminiu monocristalin, combinând rezistența

$28-88 /Piece/Pieces

Tipul de plată:	T/T
Incoterm:	FOB
Min. Ordin:	10 Piece/Pieces
Transport:	Air,Express

Contacteaza acum

descrierea produsului

Atributele produsului

Ambalare și livrare

descrierea produsului

Atributele produsului

Numarul modelului.: SW-CCRQ

Ambalare și livrare

Unități de vânzare	:	Piece/Pieces
Tip pachet	:	deformat de bule în cutie, siguranța la deteriorare
Exemplu imagine	:

The file is encrypted. Please fill in the following information to continue accessing it

dezlefuire lentile tijă de safir



descrierea produsului

Lentila tijă de safir este proiectată cu precizie din oxid de aluminiu monocristalin, combinând rezistența mecanică excepțională cu transmisia cu spectru larg de la 0,15-5,5um

Tija de safir este o componentă optică specializată concepută pentru manipularea punctelor luminoase de linie sau a mediilor extreme.

În consecință, forma este o lentilă tijă cilindrice, lustruirea cu două capete sau lustruirea suprafețelor cilindrice sau toate lustruirea la cererea clientului.

Lentila tijă aparține lentilei cilindrice, are curbură într-o singură direcție, nu poate converge lumina într-un punct, dar este un generator de linie.

Lentila tijei endoscopului este de obicei folosită pentru a focaliza lumina primită pe o linie sau pentru a modifica raportul de aspect al unei imagini

*Diametrul unui endoscop rigid este de obicei de numai 2-10 mm, iar spațiul interior este extrem de limitat, ceea ce face imposibilă găzduirea unui ansamblu complex cu mai multe lentile, astfel încât lentila tijă este cea mai bună alegere.

*Cerințe de calitate a imaginii: Lentila în formă de tijă este șlefuită cu precizie la ambele capete (capăt plat sau ușor convex), ceea ce permite corectarea aberațiilor de imagine într-un spațiu limitat, asigurând că imaginea rămâne nedistorsionată și nu devine gri.

*Rezistență mecanică: tijele din sticlă solidă sunt mai robuste decât ansamblul lentilelor lipite și pot rezista la anumite grade de îndoire și impact.

Lentila tijă de endoscop VS lentila tijă de safir

Dimension	Endoscopic rod-shape lens	Sapphire rod-shape lens
Core Function	Imaging( Optical imaging)	Optical/linear focusing (laser optics) Single
Material	High refractive index optical glass (such as K9)	crystal sapphire (AL2O3)
Key indicators	Transmittance, resolution, distortion	Hardness, heat resistance, high power laser scanning, laser damge
Typical scenario	laparoscoope,arthroscope, industrial pipeline scope	threshold, and window for harsh environments

Compania noastră specializată în procesarea, producția și vânzarea de componente optice de precizie, suntem specializați în componente optice, inclusiv ferestre safir, lentile sferice, ferestre optice oglinzi optice, prisme optice, filtre și lasere.

Avem o echipă de ingineri optici calificați, care are experiență în procesarea componentelor optice de peste 10 ani și avem o linie de producție finalizată de tăiere, frezare, șlefuire, lustruire, acoperire, vopsea prin pulverizare și asamblare.

Calitatea superioară a produsului și cele mai bune servicii ne permit să cooperăm cu tot mai mulți clienți din țară și din străinătate.

Categoriile noastre de produse sunt enumerate după cum urmează.

1. Optica laser, cum ar fi lentila de focalizare laser, oglinda laser aplicabilă mașinilor de tăiat și gravat cu laser etc.

2. Optica cu infraroșu, cum ar fi Sapphire Window, CaF2 Window, BaF2 Window, MgF2 Window, ZnS Window, Znse Window, Silicon Window, IRG205, IRG206, IRG207 etc.

3. Componente din sticlă optică, cum ar fi lentile sferice, lentile acromatice dublete, lentile bile, lentile colimatoare, prismă cub de colț, lentilă optică, prismă în unghi drept, prismă ATR etc.

4. Oglinzi optice, oglindă dielectrică, oglindă sferică concavă sau convexă, acoperire cu oglinzi parabolice în afara axei, inclusiv argint, aur, aluminiu, Cooper, nichel etc.

În plus, ne-am specializat și în producția de prisme de dimensiuni mari, cum ar fi prisma Periscope, Beamsplitter (Cube, Plate).

Avem mașini avansate de acoperire și echipamente aferente, cum ar fi dispozitive de curățare cu ultrasunete. echipa noastră tehnică este capabilă să efectueze diferite tipuri de procese de acoperire pentru a satisface diferite cereri, inclusiv acoperire AR, acoperire HR, acoperire cu trecere lungă, acoperire cu trecere scurtă, acoperire cu trecere bandă, acoperire anti-laser, acoperire impermeabilă, acoperire metalică și acoperire conductivă

Pentru a asigura cea mai înaltă calitate standard a componentelor optice, compania noastră este echipată cu echipamente avansate de testare precum profilometrul optic tridimensional ZYGO, interferometru laser, spectrofotometru UV-3600 și mașini de măsurat video.

Scopul de supraveghere al companiei noastre este principiul bazat pe onestitate, atenție la calitate, căutarea excelenței, valoarea acțiunii, suntem dispuși să devenim cei mai buni furnizori de componente optice din China.

De ce să alegeți Sphire Rod? Duritate și rezistență la căldură

Avantajul Safirului (AL2O3) este capacitatea de supraviețuire, nu de transmitere

Characteristics	Advantage
Mohs Hardness 9	second only to diamond, it it extremely scratch-resistant and suitable for industrial environments where exposure to dust or splashes is common
High thermal Conductivity	High heat dissipation, capable of withstanding high-power laser ( such as Nd:YAG) without prone to thermal cracking
Resistant to high temperatures	Melting point >2000℃,suitable for high- temperature windows or high power protection
Broadband wavelength	covering ultraviolet to mid-infrared

Lentila tijă de safir și lentila tijă de endoscop Scenarii de aplicare

*Scaner de coduri de bare: cea mai clasică aplicație, răspândește lumina de la dioda laser într-o linie de scanare uniformă.

*Scanare industrială: inspecția suprafeței materialului, măsurarea conturului 3D a necesitat o linie laser subțire

* Endoscop/Fascicul de imagini: în endoscoapele medicale sau industriale, utilizarea imaginii multiple este transmisă printr-o matrice de tije de rădăcină

* Modelarea/îndreptarea fasciculului laser de mare putere: utilizat ca element de modelare a fasciculului în medii dure.

Specificații

Substrate	K9, UV fused silica, Sapphire
Outer diameter	2.5-50mm
Length	10-200mm
Dimension error	+/-0.2mm
S/D	40/20
Polishing	two ends polishing or cylindrical rod polishing as customers request
Surface Roughness	RZ0.05
