Prismele optice sunt folosite pentru a redirecționa lumina către un înger desemnat. Poate fi folosit într-o varietate de moduri pentru abaterea fasciculului sau ca substrat pentru separatoarele de fascicul.
când o fasciculă intră normal cu unul din catetele prismei ajunge la faţa ipotenuzei cu o incidenţă mai mare decât unghiul critic. În funcție de caracteristica prismei, se poate împărți următoarele 4 tipuri.

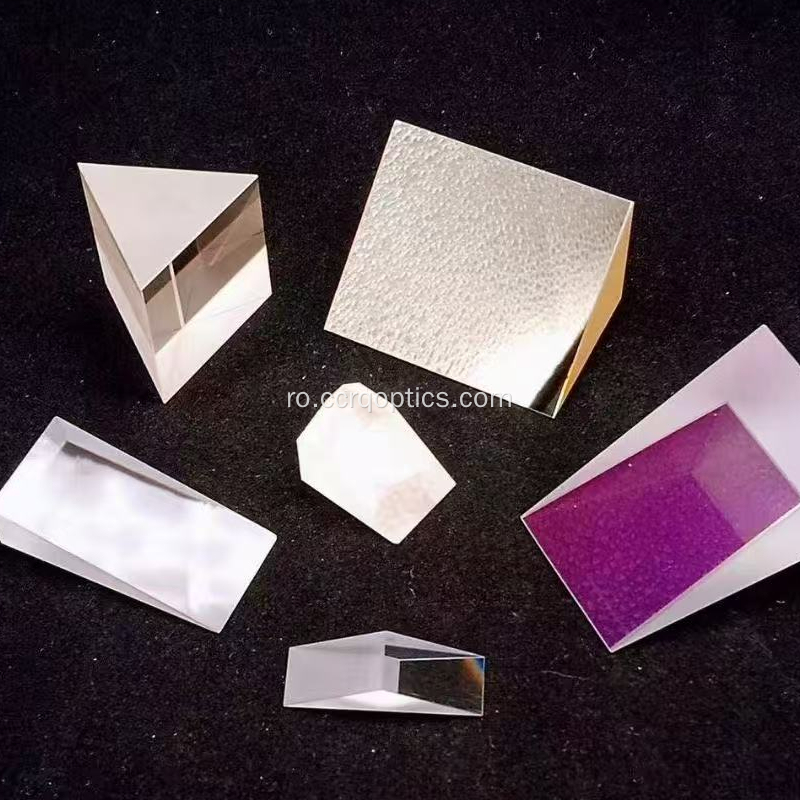

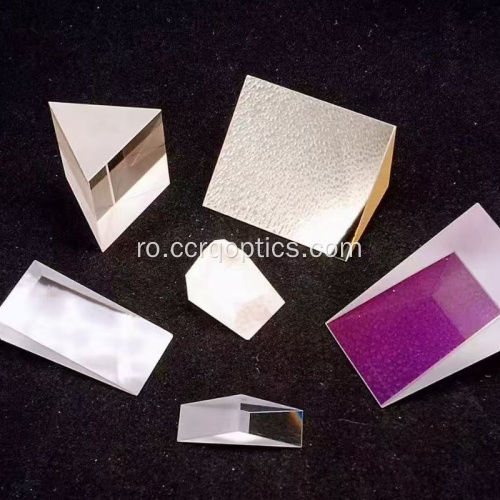

1. Prismă cu unghi drept, prismă cu unghi drept
reflectoare de 90°
TIR sau strat de aluminiu protejat
Este reflectat în totalitate intern la ipotenuză și iese normal față de celălalt picior
Dacă fasciculul este introdus normal pe fața ipotenuzei, acesta suferă două reflexii interne totale la fețele picioarelor și iese în direcția opusă (deformare de 180°)
Multe acoperiri diferite aplicate acestor prisme, unele tipuri comune sunt acoperirea anti-reflexie pe două picioare, acoperit cu aluminiu protejat pe ipotenuză cu vopsea de etanșare neagră pentru a asigura
Aceste prim-uri sunt potrivite pentru linii optice de întârziere și pentru utilizare cu putere mare
2. Prismă pliabilă în unghi drept
reflectoare de 180°
Aluminiu pe picioare și AR pe ipotenuză
3.Dispersing Prism
Prisma Brewster
Littrow Prims
Dispersing Prism sunt folosite pentru a separa lungimea de undă a luminii.
Ele sunt utilizate în mod obișnuit pentru a regla ieșirea unui laser, pentru a separa liniile spectrale din apropiere de a selecta o singură lungime de undă de la sursa multi-spectrală.
4.Primuri deviante
Dove prims
Cuburi de colț
Primele care deviază sunt utilizate pentru a provoca o deviație a fasciculului de intrare
Dove Prisms creează o inversare a imaginii într-o intrare a fasciculului paralel cu baza
Cuburile de colț creează o abatere constantă de 180°, independent de unghiul de intrare și sunt utilizate în scopuri de aliniere
Cerință de procesare
| Size |
2-200mm |
| Shape |
right angle prism,dove prism,wedged prism,pentagonal prism,TIR prism,rhombohedral prism or customized |
| Substrate |
all kinds of high quality and environment-protection optical glass such as k9, fused silica,sapphire,single crystal silicon,CaF2,Znse |
| Surface Quality |
40/20 |
| Surface Accuracy |
lambda/4 |
| Angle Tolerance |
<5' |
| Clear Aperture |
>90% |
| Diameter Tolerance |
+0/-0.1mm |
| Thickness Tolerance |
+/-0.1mm |
| Coating |
AR, BBAR, Reflective coating, Dielectric coating,Beam splitter coating,waterproof film, ITO |
Contacteaza acum
