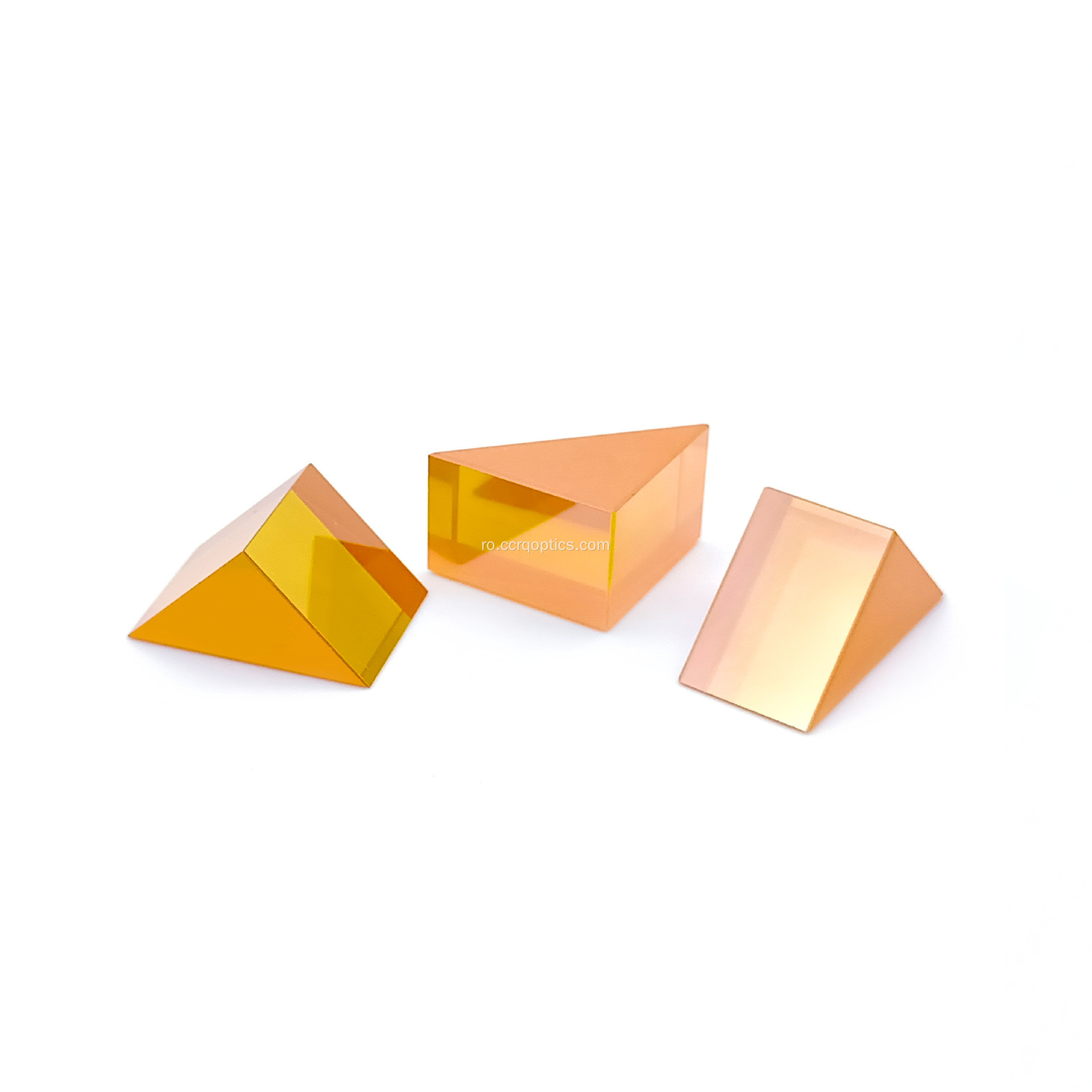

Prismă personalizată în unghi drept
Prismă personalizată în unghi drept
Prismă personalizată în unghi drept

Prismă personalizată în unghi drept

$18-88 /Piece/Pieces

Tipul de plată:T/T
Incoterm:FOB
Min. Ordin:10 Piece/Pieces
Transport:Air,Express
Port:beijing,guangzhou,shenzhen
Atributele produsului

Numarul modelului.RAP-CCRQ

Ambalare și livrare
Unități de vânzare : Piece/Pieces
Tip pachet : învelit cu bule în cutie pentru a preveni deteriorarea
Exemplu imagine :

The file is encrypted. Please fill in the following information to continue accessing it

prismă de safir
descrierea produsului
O prismă în unghi drept este o componentă optică cu o secțiune transversală a unui triunghi dreptunghic isoscel (45°-45°-90°). Funcția principală este de a schimba în mod eficient direcția căii luminii prin reflexia internă totală (TIR) ​​și este adesea folosită ca alternativă la reflectoarele plane.
Modul de cale optică de bază
În funcție de direcția luminii incidente, se poate realiza două tipuri principale de refracție.
* Viraj de 90° (cel mai frecvent utilizat în viața de zi cu zi
Când lumina incide perpendicular pe o suprafață în unghi drept, ea suferă o reflexie totală la suprafața înclinată și apoi iese perpendicular de pe cealaltă suprafață în unghi drept. Acesta este principiul fundamental care stă la baza plierii căilor optice în periscoape și microscoape
* Lumina retroreflector de 180° pătrunde perpendicular pe suprafața înclinată. se reflectă o dată pe fiecare dintre cele două suprafețe în unghi drept și în final se întoarce paralel cu direcția incidentului. Această întoarcere de-a lungul caracteristicii traseului inițial este adesea folosită în sistemele de măsurare a distanței sau de aliniere
Prismă în unghi drept VS oglindă plană
În comparație cu oglinzile plane acoperite, prismele cu unghi drept au avantaje unice în aplicațiile de inginerie:
*Eficiență ridicată de reflexie: Utilizând reflexia fizică totală, nu există aproape nicio pierdere de energie, ceea ce este superioară ratei de reflexie a acoperirilor metalice.
* Stabilitate puternică: cu planuri de referință de 45° și 90°, instalația mecanică este mai sigură și are o rezistență seismică bună
* Durabilitate bună: suprafața reflectorizantă se află în interiorul sticlei, care este mai puțin predispusă la absorbția umidității, la zgârieturi de oxidare
Scenarii tipice de aplicare
* Pliere cale optică: scurtarea dimensiunilor longitudinale ale echipamentelor din telescoape și microscoape
* Rotația imaginii: schimbați orientarea imaginii (întoarcerea cu susul în jos/ stânga-dreapta)
* Sistem laser: ghidează fasciculul laser să se rotească cu 90° sau acționează ca un reflector
*Instrumente de măsurare: instrument de nivelare, instrument de măsurare a distanței cu ținte reflectorizante
Selecție și materiale
Materiale obișnuite sticla k9/N-bk7 potrivită pentru 350-2000 nm sau silice topită/Safir (pentru aplicații ultraviolete/ultraviolete adânci, laserul CO2 cu infraroșu 10,6um va alege Znse
Sugestie de acoperire: dacă unghiul de incidente al luminii poate fi mai mic decât unghiul critic de reflexie total de 42 °, trebuie să faceți o acoperire HR (cum ar fi stratul de aluminiu) pe suprafața înclinată pentru a asigura reflectivitatea
Specificații
Substrate  K9, N-SF11,Fused silica,Sapphire, CaF2,Znse optical glass
Size  5-300mm
Thickness 1-50mm
Dimension tolerance  +/-0.1mm
Angle tolerance  +/-1' to +/-3' (45° or 90°)
CA >90%
Surface Quality  40/20
Surface Accuracy  λ/4
Bevel  0.2*45degree
Coating  AR, HR, Beamsplitter as choice
