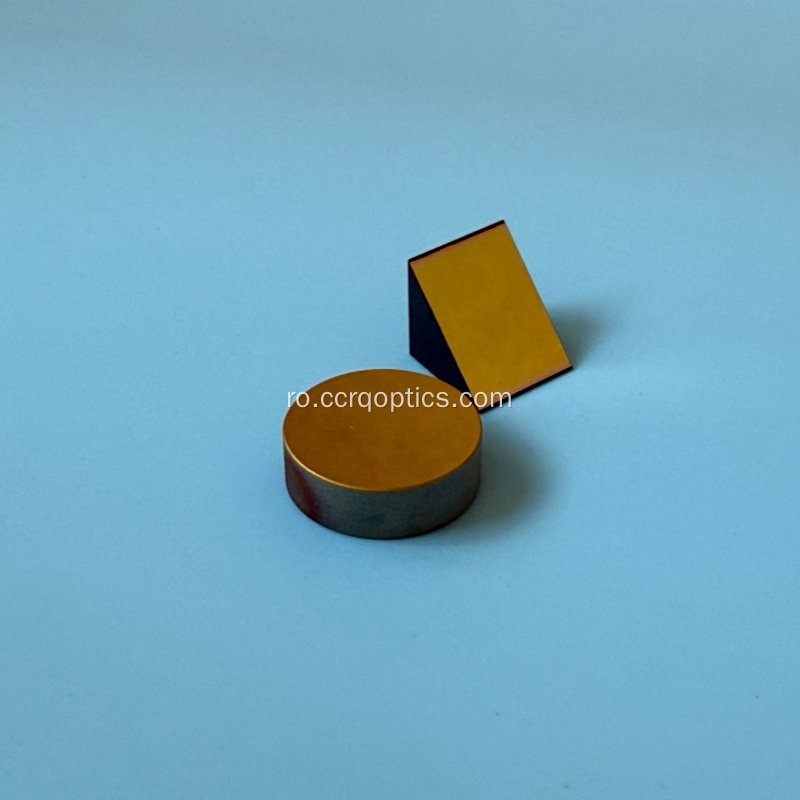

Sticlă optică K9/silice topită Prismă în unghi drept

Sticlă optică K9/silice topită Prismă în unghi drept

$18-88 /Piece/Pieces

Tipul de plată:	T/T
Incoterm:	FOB
Min. Ordin:	10 Piece/Pieces
Transport:	Air,Express
Port:	beijing,guangzhou,shenzhen

Contacteaza acum

descrierea produsului

Atributele produsului

Ambalare și livrare

descrierea produsului

Atributele produsului

Numarul modelului.: RAP-CCRQ

Ambalare și livrare

Unități de vânzare	:	Piece/Pieces
Tip pachet	:	învelit cu bule în cutie și previne deteriorarea
Exemplu imagine	:

The file is encrypted. Please fill in the following information to continue accessing it

prismă de safir



descrierea produsului

Prisma cu unghi drept (cunoscută și ca reflector cu unghi drept), este un dispozitiv pentru virajele în unghi drept pe calea optică. Utilizează reflexia internă totală (TIR) pentru a obține o rotație de 90 de grade sau o reflexie de 180 de grade a fasciculului de lumină și este mai stabil și mai ușor de reglat în comparație cu oglinzile reflectorizante obișnuite

Principiul de funcționare și modul cale optică

* 90 de grade (cel mai frecvent utilizat) : Lumina intră perpendicular de pe o suprafață în unghi drept, suferă o reflexie internă totală pe suprafața înclinată și apoi iese de pe cealaltă suprafață în unghi drept. aceasta este o soluție compactă ca alternativă la un reflector

* Retroreflector de 180 de grade : Lumina intră pe o suprafață înclinată, suferă două reflexii și apoi revine pe calea inițială. Este utilizat în interferometre și alte măsurători de precizie.

* Inversarea imaginii: în sistemul de imagistică, poate, de asemenea, inversa sau roti imaginea (cum ar fi într-un periscop)

Parametrii de selecție cheie

Potrivirea materialului: prisma în unghi drept are, de asemenea, o prismă în unghi drept Znse , special concepută pentru direcția traseului luminii infraroșii a laserelor CO2 (10,6 um)

materialele comune includ, de asemenea

N-BK7/K9: lungimea de undă a luminii vizibile (microscop, telescop)

Siliciu topit: potrivit pentru ultraviolete sau putere mare laser cu prag de deteriorare ridicat

Opțiune de acoperire sau neacoperită

* reflector de interfață transparent (TIR) : utilizat în aer, cu marginea înclinată bazându-se pe reflexia totală, eficiența este de aproape 100%

* Înveliș reflectorizant : Dacă calea optică este scufundată într-un lichid sau unghiul incident este mai mic decât unghiul critic, partea înclinată trebuie acoperită cu folii de aluminiu/argint/aur

*Acoperire anti-reflexie (AR): O acoperire optică a suprafeței care este aplicată pentru a permite luminii să treacă, minimizând în același timp pierderile de reflecție Fresnel

*Indicatori de precizie: pentru aplicații de înaltă precizie, trebuie acordată atenție toleranței unghiului de 90 de grade (nivel al doilea arc) și formei suprafeței (λ/8)

Scenarii tipice de aplicare

*pliere cale optică: în capul de procesare laser și partea internă a imprimantei, calea optică lungă este pliată într-un spațiu mic.

*sistem imagistic: binocular, telescoape, microscoape cu inversare si imagistica pozitiva

*Măsurare precisă: reflectoare de referință în autocolimatoare și interferometre

Specificații

Substrate	K9, fused silica, CaF2, Sapphrie , Znse optical glass
Size	5-400mm
Thickness	1-50mm
Dimension tolerance	+/-0.1mm
Angle tolerance	+/-1' to +/-3'（ 90° or 45°）
Surface Quality	40/20
Surface Accuracy	λ/4
Bevel	0.2*45°
Coating	uncoated, AR,HR,Beamsplitter etc
CA	>90%

Compania noastră specializată în procesarea, producția și vânzarea de componente optice de precizie, suntem specializați în componente optice, inclusiv ferestre safir, lentile sferice, ferestre optice oglinzi optice, prisme optice, filtre și lasere.

Avem o echipă de ingineri optici calificați, care are experiență în procesarea componentelor optice de peste 10 ani și avem o linie de producție finalizată de tăiere, frezare, șlefuire, lustruire, acoperire, vopsea prin pulverizare și asamblare.

Calitatea superioară a produsului și cele mai bune servicii ne permit să cooperăm cu tot mai mulți clienți din țară și din străinătate.

Categoriile noastre de produse sunt enumerate după cum urmează.

1. Optica laser, cum ar fi lentila de focalizare laser, oglinda laser aplicabilă mașinilor de tăiat și gravat cu laser etc.

2. Optica cu infraroșu, cum ar fi Sapphire Window, CaF2 Window, BaF2 Window, MgF2 Window, ZnS Window, Znse Window, Silicon Window, IRG205, IRG206, IRG207 etc.

3. Componente din sticlă optică, cum ar fi lentile sferice, lentile acromatice dublete, lentile bile, lentile colimatoare, prismă cub de colț, lentilă optică, prismă în unghi drept, prismă ATR etc.

4. Oglinzi optice, oglindă dielectrică, oglindă sferică concavă sau convexă, acoperire cu oglinzi parabolice în afara axei, inclusiv argint, aur, aluminiu, Cooper, nichel etc.

În plus, ne-am specializat și în producția de prisme de dimensiuni mari, cum ar fi prisma Periscope, Beamsplitter (Cube, Plate).

Avem mașini avansate de acoperire și echipamente aferente, cum ar fi dispozitive de curățare cu ultrasunete. echipa noastră tehnică este capabilă să efectueze diferite tipuri de procese de acoperire pentru a satisface diferite cereri, inclusiv acoperire AR, acoperire HR, acoperire cu trecere lungă, acoperire cu trecere scurtă, acoperire cu trecere bandă, acoperire anti-laser, acoperire impermeabilă, acoperire metalică și acoperire conductivă

Pentru a asigura cea mai înaltă calitate standard a componentelor optice, compania noastră este echipată cu echipamente avansate de testare precum profilometrul optic tridimensional ZYGO, interferometru laser, spectrofotometru UV-3600 și mașini de măsurat video.

Scopul de supraveghere al companiei noastre este principiul bazat pe onestitate, atenție la calitate, căutarea excelenței, valoarea acțiunii, suntem dispuși să devenim cei mai buni furnizori de componente optice din China.
