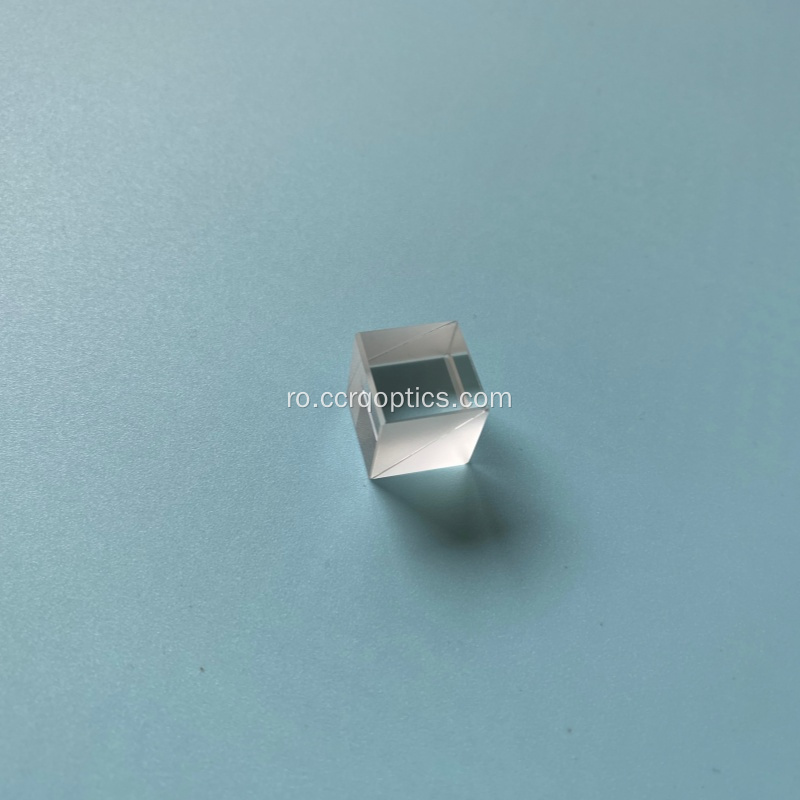

PBS Polarization Beamsplitter Cube Prism

Prismele optice polarizante sunt de obicei compuse din două sau mai multe cristale cu proprietăți optice specifice, care permit refracția sau reflectarea luminii diferite, în funcție de direcția de polarizare.

Cubul PBS compus prin lipirea celor două prisme cu unghi drept de 45 de grade, suprafețe înclinate acoperite cu peliculă de separare a fasciculului polarizant și suprafețele în unghi drept fac acoperirea AR pentru a reduce pierderea reflexiei. Principiul său de funcționare se bazează pe separarea stărilor de polarizare a luminii polarizate liniar, lumina incidentă Lumina polarizată S (polarizată perpendicular) a fost reflectată, în timp ce lumina polarizată P (polarizată paralel este transmisia pentru a obține divizarea fasciculului în direcția de 90 de grade).

Splitterul de fascicul de polarizare pbs alege în mare parte sticlă optică H-K9L, ZF etc cu substrat, toleranță de dimensiune +/-0,1 mm, Tp>90% cu bandă largă sau Tp>95% la o singură lungime de undă. Rs>99,5%, în funcție de scenariul de aplicare, divizoarele de fascicul de polarizare și oglinda de acoperire cu separator de fascicul sunt disponibile în diverse specificații privind intervalul de lungimi de undă, capacitatea de transmitere a puterii și raportul de extincție.

Specificații cheie după cum urmează:

Lungime de undă de lucru care acoperă pe scară largă, în mod obișnuit lungime de undă, inclusiv 420-680nm, 650-950nm, 900-1300nm, 1200-1600nm etc.

Raport de extincție: 500:1 sau 1000:1

Prag de deteriorare laser: 0,3-2J/cm2 (standard), putere mare a laserului 10-20J/cm2@1064nm, fereastra de silice topită este o altă componentă optică foarte importantă mai folosită în câmpul de putere mare a laserului, cauza transmiterii în bandă largă de la 185nm la 3500nm care acoperă UV la IR, rezistență scăzută la expansiune și la temperatură ridicată la 100°C coroziune.

De obicei, dimensiunea PBS: 5 mm până la 100 mm la alegere

Aplicație în principal: Datorită raportului ridicat de extincție, reflexiei cu pierderi reduse și stabilității bune, face ca divizorul de fascicul pbs sau placa de separare a fasciculului să joace un rol foarte important în domeniile de înaltă tehnologie

1. Sistem optic de măsurare și laser

2. Sisteme de afișare și imagini

3. Comunicare și tehnologie cuantică

CCRQ poate personaliza diferite lentile optice în funcție de cerințele combinate cu lentile sferice, lentile asferice, lentile cilindrice, lentile colimatoare, prisme optice și oglinzi optice etc. pentru a realiza diverse funcții, cum ar fi focalizarea, convergența, divergența și transmisia luminii.

Există diverse acoperiri opționale, cum ar fi AR, BBAR, HR, Beamsplitter și acoperire dielectrică etc., transmitanță specifică a lungimii de undă de peste 98%, potrivită pentru lungimea de undă UV, VIS și infraroșu

ATENȚIE: trebuie menționat, ferestre din safir și lentilă sferică, avem diferite dimensiuni pentru testarea mostrelor, bineînțeles, disponibil și la comandă, anunțați-mi desenul dvs. de design, așteptăm contactul dumneavoastră și vă oferim în 24 de ore!
