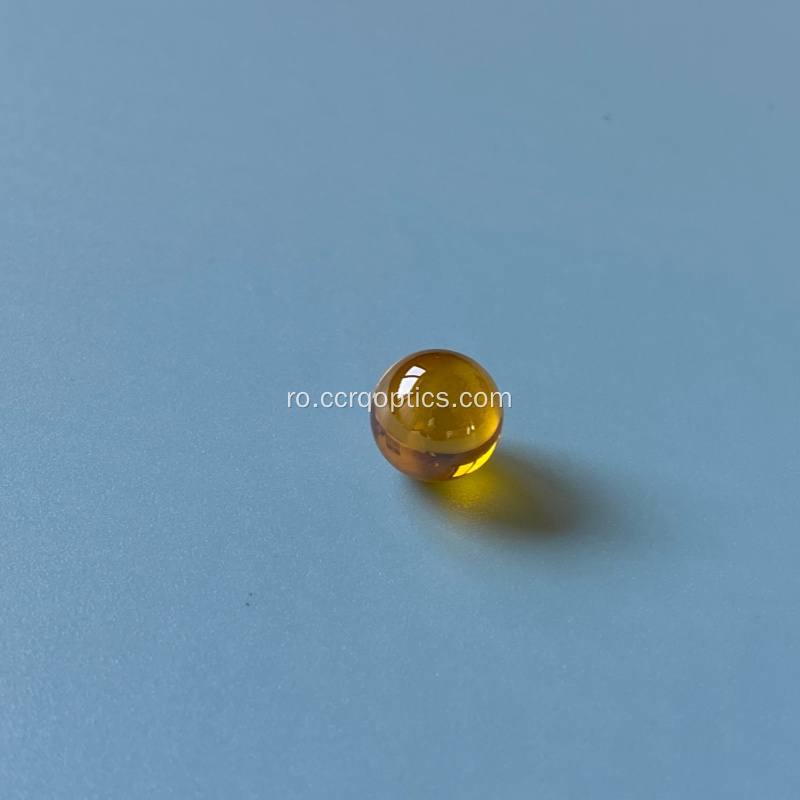

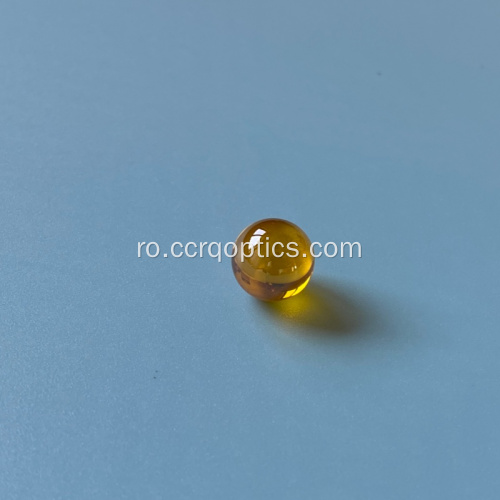

Lentile bile cu lentile Znse IR

Lentila sferică Znse (Seleniură de zinc) este o lentilă laser cu infraroșu mediu până la lung, cum ar fi CO2, materialul standard pentru laserul 10,6um, intervalul de transmisie al lentilei Znse este de 0,5-15um, adesea folosit pentru cuplarea ieșirii în laserele CO2 sau modelarea fasciculului laser intern.

Lentila cu bilă sferică de calcogenă este potrivită pentru o lungime de undă de 3-12um, neadecvată pentru sistemul laser cu fibră de 1064 nm, are o absorbție extrem de ridicată în regiunea infraroșu apropiat și un prag de deteriorare indus de laser foarte scăzut.

Scenarii de aplicare în principal adecvate ale sticlei sulfurate (3-12um)

Principalele surse de lumină sunt imaginile termice și laserele cu infraroșu mijlociu, cum ar fi laserul CO2, cu lungimi de undă care nu sunt transparente pentru sticla obișnuită.

Avantaje: are o transmisie extrem de mare în ferestrele atmosferice de 3-5um și 8-12um, și are un indice de refracție ridicat care permite cuplarea cu deschidere numerică mare.

Aplicarea lentilelor sferice: pentru focalizarea în fața detectorilor de termoviziune și pentru cuplarea la capăt a fibrelor optice cu infraroșu mediu

În sistemul de cuplare cu fibre de 1064 nm, lentila bilă sau lentila cu jumătate de bilă este utilizată în principal în căi micro-optice cu spațiu limitat, cum ar fi fibră la spațiu liber, LD la fibră, în comparație cu grupurile de lentile tradiționale, lentile plano convexe lentile plan conve sau lentile acromatice, are dimensiuni mai mici și un cost mai mic, dar este de obicei utilizat în scenarii extrem de mari, dar are un cost mai scăzut nu este necesară o eficiență ridicată.

Cu cât indicele de refracție este mai mare, cu atât distanța focală este mai mică, cu atât capacitatea de focalizare este mai puternică, dar cu cât aberația sferică va fi mai evidentă, dacă este doar un cuplaj experimental, o lentilă sferică K9 cu diametrul de 1,5-3 mm este cea mai eficientă opțiune.

În lumină verde de 532 nm: lentilele cu bile de safir au o transmisie ridicată, lentilele cu bile de rubin nu alegeți, deoarece generarea de căldură cu absorbție puternică și deteriorarea

În lumină infraroșie de 1064 nm: safirul și rubinul au o transmisie bună, dacă este nevoie de temperatură ridicată > 500 ℃, safirul este cea mai bună alegere, dacă este nevoie doar de o vizibilitate bună pentru ajustare (culoarea roșie este convenabilă pentru observarea căii optice), rubinul poate fi, de asemenea, utilizat, dar performanța sa nu este la fel de bună ca safirul.

Într-un cuvânt nu extrem de mediu, sticla optică k9 este o opțiune mai rentabilă.

În sistemul cu bandă dublă, lentila bilă din safir poate transmite doar în aceste două lungimi de undă.

CCRQ are diferite dimensiuni de lentile cu bile cu diametrul de 0,5-50 mm, materiale inclusiv k9, silice topită, safir, siliciu, caf2, znse etc. bine ați venit la testarea lentilelor noastre.
